Блок коллекторный 9 выходов х 1.0"х3/4" В-В-ЕК с расходомерами нерж VTc.589

Поделиться
Бренд:
VALTEC
Коллекторный блок из нержавеющей стали служит для распределения потоков по контурам теплого пола, радиаторного отопления, прочих климатических систем, где в качестве теплоносителя используется вода либо незамерзающие растворы гликоля с максимальной рабочей температурой 90 °С, рабочим давлением до 9 бар. Выходы обратного коллектора блока VTс.589 оборудованы термостатическими клапанами, подающего – настроечными клапанами с расходомерами (ротаметрами). Коллекторы оснащены воздухоотводчиками с отсекающими клапанами, дренажными кранами, самоуплотняющимися пробками. Материал коллекторов – сталь AISI 304, арматуры и фитингов – латунь CW617N, уплотнительных колец и золотниковых прокладок – EPDM 70Sh. В комплект входят крепежные кронштейны. Условный диаметр коллекторов – 1". Резьба выходов – наружная, 3/4". Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус». VTc.589.EMNX.0609 - Упаковка 1 шт.
Характеристики
Количество выходов:
9
Диаметры подключения:
1.0"х3/4"
Вес с упаковкой:
5.98 кг
Высота с упаковкой:
33.5 см
Длина с упаковкой:
1.1 см
Смотреть все
Нет в наличии
21 307 руб./шт.
21 307 РУБ
Заказ по телефону:+7(342)219-54-07
Блок коллекторный 9 выходов х 1.0
Описание
Коллекторный блок из нержавеющей стали служит для распределения потоков по контурам теплого пола, радиаторного отопления, прочих климатических систем, где в качестве теплоносителя используется вода либо незамерзающие растворы гликоля с максимальной рабочей температурой 90 °С, рабочим давлением до 9 бар. Выходы обратного коллектора блока VTс.589 оборудованы термостатическими клапанами, подающего – настроечными клапанами с расходомерами (ротаметрами). Коллекторы оснащены воздухоотводчиками с отсекающими клапанами, дренажными кранами, самоуплотняющимися пробками. Материал коллекторов – сталь AISI 304, арматуры и фитингов – латунь CW617N, уплотнительных колец и золотниковых прокладок – EPDM 70Sh. В комплект входят крепежные кронштейны. Условный диаметр коллекторов – 1". Резьба выходов – наружная, 3/4". Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус».
VTc.589.EMNX.0609 - Упаковка 1 шт.
Характеристики
Количество выходов
9
Диаметры подключения
1.0"х3/4"
Вес с упаковкой
5.98 кг
Высота с упаковкой
33.5 см
Длина с упаковкой
1.1 см
Ширина с упаковкой
55.5 см
Вес
6 кг
Материал
Нержавеющая сталь
Производитель
VALTEC
Отзывы

Loading...
Блок коллекторный

1.Коллекторные блоки предназначены для распределения потока транспортируемой среды систем водяного отопления по потребителям. При этом под «потребителем» понимается отдельный нагревательный прибор или группа приборов, контур или петля «теплого пола», отдельные части или ветви системы.

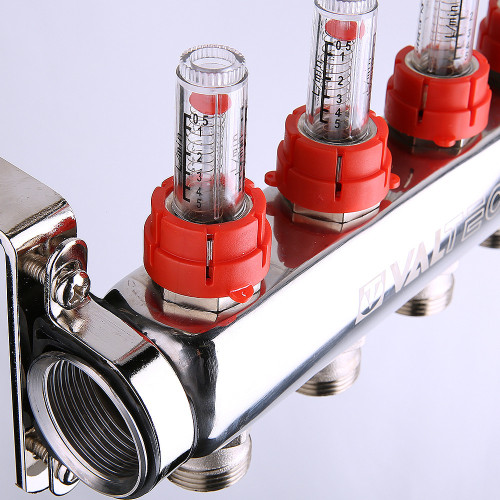

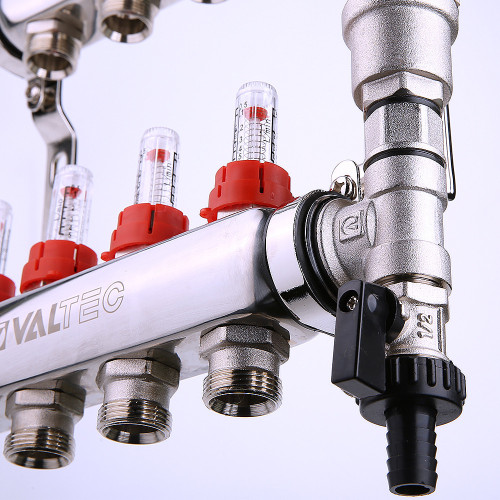

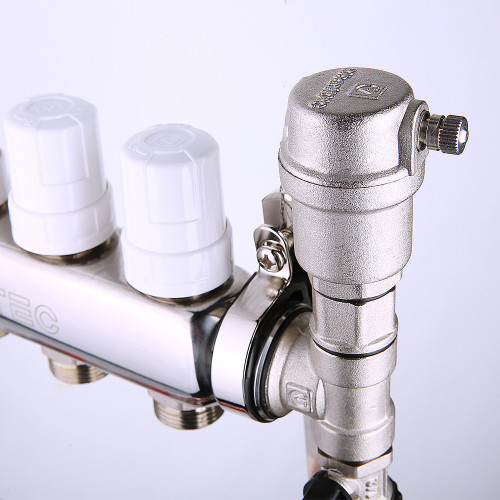

2. Коллекторный блок объединяет в себе подающий и обратный коллекторы из нержавеющей стали, ручные настроечные клапаны c расходомерами (ротаметрами), регулирующие клапаны (с возможностью установки электротермического сервопривода), коллекторные тройники, автоматические воздухоотводчики, дренажные клапаны и крепежные кронштейны.

3. В качестве рабочей среды может использоваться вода, а также растворы пропиленгликоля и этиленгликоля при концентрации до 50%. Не допускается использовать в качестве теплоносителя растворы этилового и метилового спирта.

4. Соединение всех элементов блока между собой выполнено с применением резиновых уплотнительных колец, что позволяет отказаться от использования дополнительных уплотнительных материалов.

5. Коллекторные блоки выпускаются с количеством выходов от 2 до 10.

6. Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус» 3/4" (НР).

Габаритные размеры

N- число рабочих выходов

Технические характеристики:

№ п/п

Наименование характеристики

Ед. изм.

Значение характеристики

1

Количество выходов

шт.

3….10

2

Максимальная температура рабочей среды

°С

90

3

Рабочее давление

бар

9,0

4

Условная пропускная способность термостатического клапана, Kvs

м3/час

2,5

5

Условная пропускная способность регулировочного клапана при показаниях расходомера:

м3/час

0,5 л/мин

0,11

1 л/мин

0,22

2 л/мин

0,43

3 л/мин

0,65

4 л/мин

0,86

5 л/мин

1,1

6

Максимальная температура воздуха, окружающего узел

°С

50

7

Резьба под сервопривод клапана

М30х1,5

8

Межосевое расстояние (верт)

мм

200

9

Межосевое расстояние (гориз)

мм

32

10

Расстояние между осями выходов

мм

50

11

Средний полный срок службы

лет

25
