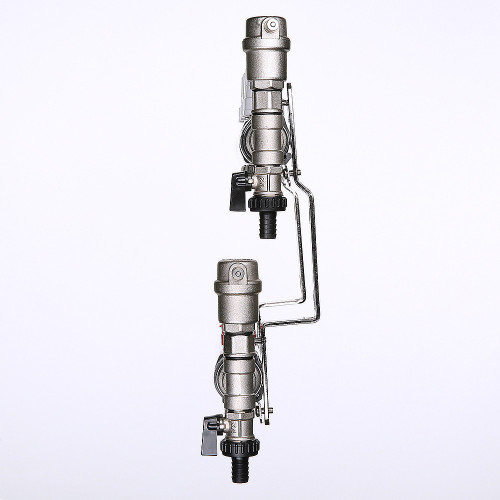

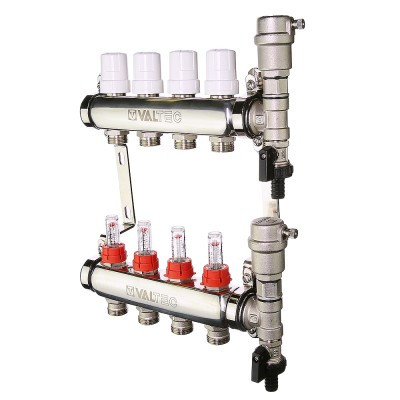

Блок коллекторный 10 выходов х 1.0"х3/4" В-В-ЕК с расходомерами нерж VTc.589

1.Коллекторные блоки предназначены для распределения потока транспортируемой среды систем водяного отопления по потребителям. При этом под «потребителем» понимается отдельный нагревательный прибор или группа приборов, контур или петля «теплого пола», отдельные части или ветви системы.

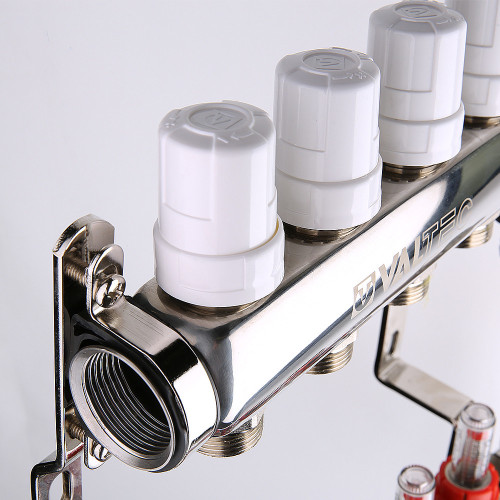

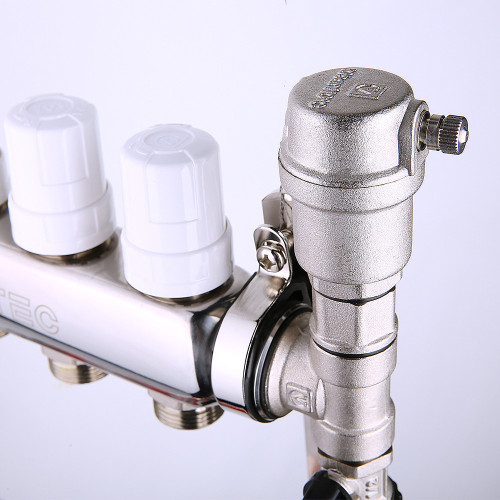

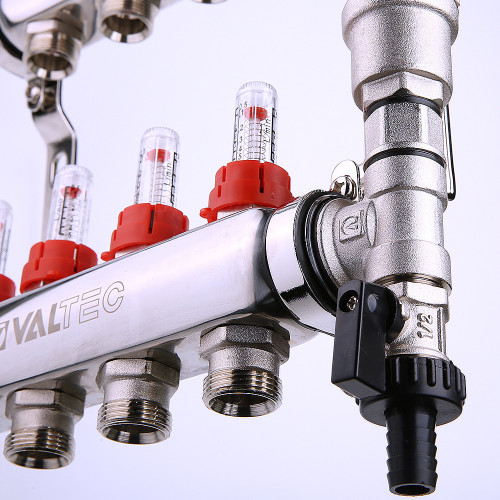

2. Коллекторный блок объединяет в себе подающий и обратный коллекторы из нержавеющей стали, ручные настроечные клапаны c расходомерами (ротаметрами), регулирующие клапаны (с возможностью установки электротермического сервопривода), коллекторные тройники, автоматические воздухоотводчики, дренажные клапаны и крепежные кронштейны.

3. В качестве рабочей среды может использоваться вода, а также растворы пропиленгликоля и этиленгликоля при концентрации до 50%. Не допускается использовать в качестве теплоносителя растворы этилового и метилового спирта.

4. Соединение всех элементов блока между собой выполнено с применением резиновых уплотнительных колец, что позволяет отказаться от использования дополнительных уплотнительных материалов.

5. Коллекторные блоки выпускаются с количеством выходов от 2 до 10.

6. Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус» 3/4" (НР).

Габаритные размеры

N- число рабочих выходов

Технические характеристики:

Для присоединения трубопроводов к коллекторным выводам следует использовать следующие типы соединителей:

• Металлополимерная труба VT.4420; VTc.712E;
• Пластиковая труба VT.4410
• Полипропиленовая труба VTp.708Е (3/4")
• Медная труба VT.4430

Для соединения коллекторов друг с другом следует использовать самоуплотняющийся сдвоенный ниппель VT.0606.

Сборку коллекторного блока и присоединение трубопроводов следует производить без использования дополнительных герметизирующих материалов (ФУМ, лен и т.п.), т.к. каждое соединение снабжено комплектным уплотнительным резиновым кольцом.

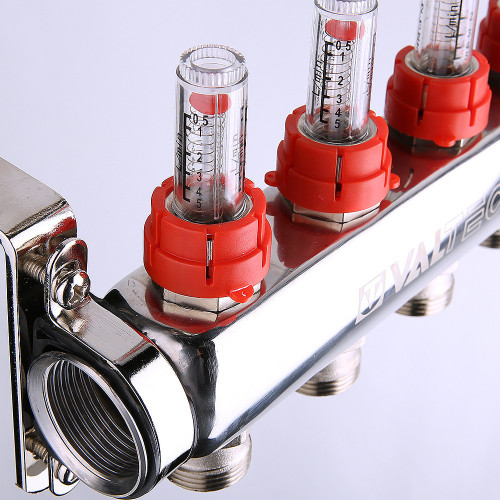

Балансировка петель производится с помощью настроечных клапанов с расходометрами. Для балансировки при включенном циркуляционном насосе для каждой петли надо проделать следующие операции:

При течи из-под штока регулирующего клапана, головка клапана может быть снята и заменена. Головка отвинчивается с помощью гаечного ключа SW11. Сливать воду из коллектора при этом не нужно.

Регулирующие клапаны должны находиться на обратном коллекторе, а расходомеры с настроечными клапанами – на подающем.

После монтажа система должна быть подвергнута гидравлическим испытаниям статическим давлением, в 1,5 раза превышающим расчетное рабочее давление в системе, но не менее 6 бар.
