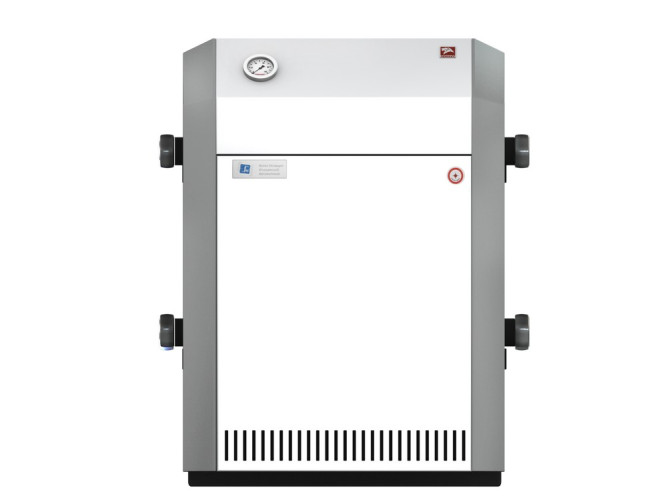

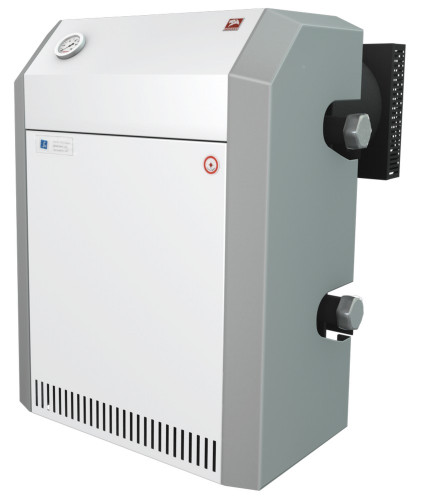

Котел газовый напольный Лемакс Патриот 20 (без УСД) одноконтурный

Технические характеристики Лемакс Патриот 20 кВт:

• Автоматика безопасности 630 EUROSIT
• Ориентировочная площадь отапливаемого помещения, 200 м2
• Тип теплообменника - традиционный
• Тип газогорелочного устройства ГГУ-24п
• Мощность,  20 кВт
• КПД, 87 %
• Наличие контура ГВС - одноконтурный
• Объем теплоносителя в теплообменнике, 20.7 л
• Максимальный расход природного газа,  2.4 м3/час
• Средний расход природного газа,  1.2 м3/ч
• Материал теплообменника - сталь
• Рабочее давление теплоносителя,  0.15 МПа
• Номинальное давление природного газа, 1300 Па
• Температура продуктов сгорания, не менее 110 °С
• Максимальная температура теплоносителя на выходе из котла,  90 ˚С
• Диаметр коаксиального дымохода, 310 мм
• Длина коаксиального дымохода,  330-880 мм
• Присоединительные размеры патрубка к системе газоснабжения,  1/2 дюйм
• Присоединительные размеры патрубков к системе отопления,  2 дюйм
• Габаритные размеры (высота/ширина/глубина), 790/670/400 мм
• Масса брутто,  не более 71 кг
• Масса нетто,  не более 66 кг
• Срок заводской гарантии,  3 года

Котел серии «Патриот» с закрытой камерой сгорания мощностью 20 кВт может работать как с системой отопления открытого, так и закрытого типа с рабочим давлением до 1,5 атм.

• Котел не требует подключения к электрической сети
• Прямоугольный теплообменник изготовлен из высококачественной стали толщиной 2 мм, соответствующей европейскому стандарту EN 10130:2006, американскому стандарту ASTM A 1011 и российским ГОСТ 16523-97 и ГОСТ 9045-93
• Оснащение оригинальными компонентами газогорелочного устройства и автоматикой безопасности, а также инжекционной микрофакельной горелкой
• Покрытие антикоррозийной эмалью (температура воздействия 950°С) и обработка ингибирующим составом защищают теплообменник от агрессивных факторов и растворов солей
• Максимальный КПД за счет увеличения площади теплообмена и применения инновационной конструкции турбулизаторов для максимальной задержки отходящих газов
• Наличие системы защиты от прерывания тяги, сажеобразования, задувания котла
• Коаксиальная система дымоудаления, не требующая организации стационарного дымохода
• Смотровое окно контроля за горением основной и запальной горелок
• Удобство обслуживания котла за счет применения легкосъемной верхней панели

Серия стальных газовых котлов «Патриот» – это собственная разработка инжинирингового центра предприятия «Лемакс». Парапетное оборудование сочетает в себе удобство установки как в настенном, так и напольном положении. Модельный ряд включает котлы мощностью от 6 до 20 кВт.

КОНСТРУКЦИЯ ОБОРУДОВАНИЯ

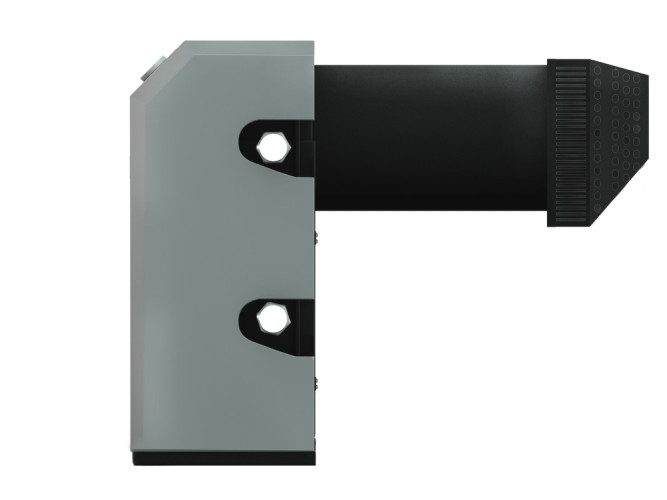

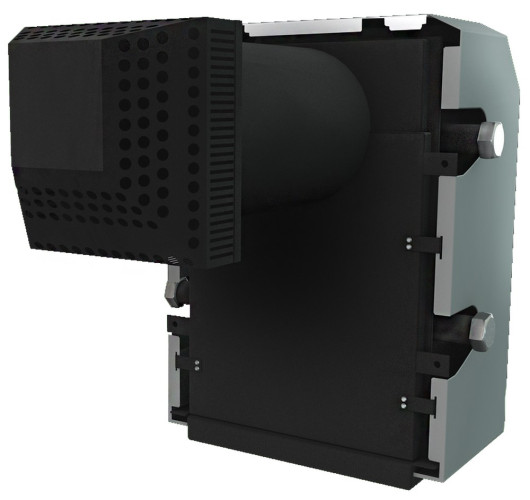

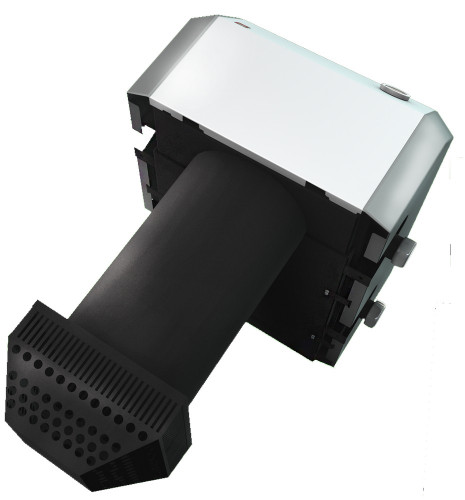

Система дымоудаления. Котлы оснащены закрытой камерой сгорания. Для работы им не нужно забирать воздух из помещения, что важно при установке оборудования в жилом доме или в небольшом помещении со слабой вентиляцией. Парапетный котел также не требует устройства традиционного дымохода: продукты горения выводятся через коаксиальную трубу. Конструкция системы дымоудаления – труба в трубе. Забор воздуха с улицы осуществляется через наружную трубу, а по внутренней трубе удаляются отходящие газы. Коаксиальный дымоход котлов «Лемакс» телескопический. В зависимости от места монтажа оборудования длина может составлять от 330 до 800 мм. Газовые котлы «Патриот» должны устанавливаться только с оригинальной системой дымоудаления «Лемакс».

КОРПУС

На передней панели установки расположены конвекционные отверстия, через которые тепло распространяется в окружающую среду.

Теплообменник дымогарного типа имеет прямоугольную форму. Материал изготовления – сталь DC01 по EN 10130-2006 толщиной 2 мм. Характеристики металла соответствуют требованиям российских и международных стандартов, обеспечивают надежность и долгий срок службы котлов. Сварка узла осуществляется в среде углекислого газа на роботизированном оборудовании. Для защиты от коррозии внутренние поверхности теплообменника покрыты ингибирующим составом. Наружные стенки обработаны эмалью, выдерживающей температуру эксплуатации до 950 °С. Устройство сохраняет герметичность в течение многих лет в условиях контакта с растворенными солями, активными ионами, которые присутствуют в любой отопительной системе. При этом теплоноситель должен соответствовать требованиям указанным в руководстве по эксплуатации. Каждый теплообменник проходит два этапа гидравлической проверки. Первый – сразу после сварки, второй – во время приемо-сдаточных испытаний с включением основной горелки. Испытания проходят при повышенном давлении, что позволяет говорить о запасе прочности оборудования.

ПРОЧИЕ КОМПЛЕКТУЮЩИЕ

Каждая модель комплектуется газовой горелкой и системой автоматики итальянского бренда SIT с функцией механической модуляции. Котлы надежно работают в условиях изменения давления в российских газопроводах. Конструкция турбулизаторов улучшена инженерами предприятия «Лемакс». Собственные разработки позволили максимально увеличить время задержки отходящих газов для повышения КПД. Оснащение оригинальными компонентами газогорелочного устройства и автоматикой безопасности, а также инжекционной микрофакельной горелкой. Газовые котлы серии «Патриот» рассчитаны на эксплуатацию в отопительных системах с давлением до 1,5 атм. Если монтаж осуществляется в систему отопления сеть закрытого типа необходимо обязательно установить предохранительный клапан на подающем патрубке на расстоянии 0,5 м – 1 м.

ПРЕИМУЩЕСТВА ОБОРУДОВАНИЯ

• Энергонезависимость, эксплуатация без подключения к электросети.
• Наличие автоматической системы безопасности, защиты от сажеобразования, задувания, прерывания тяги.
• Возможность напольной или настенной установки с помощью кронштейнов.
• Возможность контролировать работу запальной и основной горелки через удобное смотровое стекло.
• Простота чистки топочной камеры через переднюю съемную панель.
• Легкость и экономичность монтажа.
• Низкая стоимость ежегодного обслуживания за счет минимальной трудоемкости работ.
