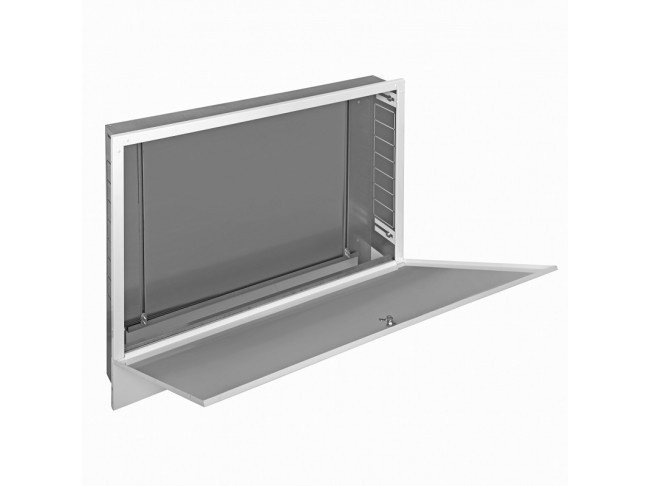

Шкаф коллекторный Wester ШРВ-6(1150х120-180х648-711)

Шкаф распределительный торговой марки WESTER предназначен для монтажа в нем распределительных коллекторов для систем отопления и водоснабжения. Шкаф распределительный наружный серия ШРН предназначен для наружного монтажа. Шкаф распределительный внутренний (встраиваемый) серия ШРВ предназначен для скрытого монтажа в стеновую нишу.

Лицевые поверхности окрашены порошковой эмалью по фосфатной подготовке. Детали шкафов выполнены из оцинкованной стали. В боковых стенах корпуса выполнена перфорация, сегменты которой удаляются в месте, удобном для пропуска присоединительных трубопроводов. Выдвижная рама встраиваемых шкафов позволяет регулировать глубину. Диапазон регулировки – 60 мм. Регулировка шкафа по высоте до 63 мм осуществляется с помощью выдвижных ножек. Ножки имеют отверстия для крепления шкафа к полу. Откидная дверца имеет замок, закрывающий шкаф от несанкционированного доступа. Внутри шкафа установлены передвижные монтажные рейки, к которым крепится оборудование.

Габаритные размеры:

AxBxH - 1150х120-180х648-711

1. Монтаж встраиваемых шкафов производится в заранее подготовленную нишу стены или перегородки.

2. Монтаж шкафа осуществляется путем его крепления к полу с помощью отверстий в выдвижных ножках.

3. В боковых стенках шкафа выполнена перфорация, сегменты которой удалятся в необходимом месте для подсоединения трубопроводов к коллекторам систем отопления и водоснабжения.

4. Дополнительно шкаф может крепиться к стене или перегородке через отверстия в верхней части тыльной стенки шкафа.

5. Крепление коллекторов и смесительных узлов в шкафу производится к монтажным рейкам, которые могут раздвигаться на требуемую ширину.

6. Коллекторные шкафы представляют собой тонкостенные коробчатые конструкции, поэтому их следует оберегать от механических воздействий. Шкафы не допускается использовать в качестве элемента, нагружаемого несущими или отделочными конструкциями.
