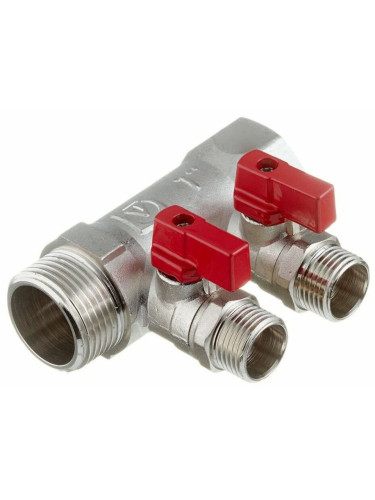

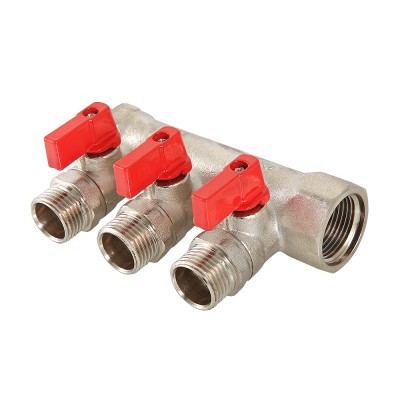

Коллектор 2 выхода х1.0"х1/2" Н-В с отсечными кранами латунь VTc.580

1. Коллекторы могут монтироваться в любом монтажном положении.

2. При вертикальной установке коллекторов следует обратить внимание на то, чтобы автоматический воздухоотводчик тоже располагался вертикально, для чего можно использовать резьбовую футорку VTr.581.

3. В системах отопления коллекторы с отсекающими кранами рекомендуется устанавливать на подающих трубопроводах, а с регулирующими клапанами - на обратном.

4. В системах водопровода регулирующие клапаны коллектора VTc.560 могут использоваться только в качестве запорной арматуры (полностью открыт или закрыт). Для регулирование потока рабочей среды в системах водопровода рекомендуется использовать коллекторы VTc.570.

5.Соединители для коллекторов следует использовать в соответствии с рекомендациями таблицы:

6.Для присоединения к коллекторам воздухоотводчика и дренажного клапана рекомендуется использовать коллекторный тройник VTс.530 или коллекторный угольник VTc.531 .

7. При отсутствии коллекторного тройника коллектор может быть заглушен пробкой VTr.583.

8. При установке коллекторных сборок в коллекторные шкафы следует руководствоваться указаниями по монтажу коллекторных шкафов.

9. При монтаже не допускается превышать монтажные вращающие моменты, указанные в таблице:

10. После монтажа система должна быть испытана статическим давлением, в 1,5 раз превышающим расчетное рабочее давление, но не менее 6 бар.

1. Коллекторы предназначены для распределения потока транспортируемой среды по потребителям. При этом под «потребителем» понимается отдельный прибор или группа приборов, контур или петля «теплого пола», отдельные части или ветви системы.

2. Коллекторы могут использоваться на трубопроводах систем холодного (в том числе питьевого) и горячего водоснабжения, отопления, сжатого воздуха, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам элементов коллекторных систем.

3. Коллекторы с регулирующими клапанами позволяют сбалансировать расход по потребителям в системах водяного отопления, при этом коллекторы устанавливаются на обратных трубопроводах , чтобы рабочая среда поступала «под золотник»)..В системах водопровода регулирующие клапаны коллектора VTc.560 могут использоваться только в качестве запорной арматуры (полностью открыт или закрыт). Для регулирование потока рабочей среды в системах водопровода рекомендуется использовать коллекторы VTc.570.

4. Коллекторы с шаровыми кранами дают возможность отключать каждого отдельного потребителя.

5. К коллекторам могут присоединяться стальные, полимерные, металлополимерные и медные трубопроводы.

Конструкция коллектора VTc.580

Коллекторы VTc.580.N и VTc.580.NЕ состоят из латунного никелированного корпуса 1, к которому на метрической резьбе присоединены выходные патрубки 2 с наружной дюймовой резьбой. Соединение корпуса с патрубком герметизировано пропилметакрилатным клеем анаэробного твердения Loctite (допущен для контакта с пищевыми жидкостями). Внутри корпуса между прокладок из

РТFE (тефлона) 3 расположен шаровой латунный хромированный затвор 4. Затвор приводится в движение латунным штоком 6. Уплотнение штока обеспечивается двумя сальниковыми кольцами из EPDM 5. Ручка 7 крепится к штоку с помощью винта 8. Перекрытие потока осуществляется поворотом ручки на 90º. Коллектор поставляется с выходными патрубками, закрытыми защитными пластиковыми колпачками.

Технические характеристики:
